Crear diagramas gráficos con el formato de texto Mermaid

La documentación al igual que los teses unitarios o formatear bien el código siguiendo las convenciones definidas para mi es parte intrínseca de una tarea, no hace falta indicarlo explícitamente de una tarea.

Al empezar en un área desconocida habitualmente lo primero que se pide a los demás casi como si fuera un derecho, también habitualmente ya hacerla para los demás ya tal.

Hay varias formas de documentación, comentarios de código, archivo README de un repositorio, una página de gestión de conocimiento colaborativo como una wiki. Varias son en formato de texto y prosa, otras una representación gráfica de los conceptos.

Al explicar conceptos complejos un gráfico permite transmitirlos de forma más fácil en la que queden representados los conceptos relevantes.

Habitualmente se ha utilizado una imagen generada por alguna aplicación que permite componer el esquema con rectángulos, etiquetas y flechas. Una imagen es más difícil de actualizar en un futuro, cuanto más difícil y tiempo lleve actualizar la documentación más fácilmente es que no se actualice por pereza.

Es por esta facilidad de actualización edición en la que los formatos de texto como Markdown para documentos se han expandido, tiene unas reglas simples para dar el formato, son simples de editar y no se necesita ninguna aplicación específica solo se necesita un editor de texto.

El Markdown para gráficos orientados a programación

¿No sería genial que por sus ventajas hubiera un formato de texto para representar gráficos orientados al área de tecnología y programación? Pues estamos de suerte porque si lo hay, y varios, dos de ellos son PlantUML y Mermaid, cualquiera de ellos puede considerarse el Markdown para gráficos como diagramas de secuencia, diagramas de estado, diagramas de clases, diagramas entidad relación, diagramas de arquitectura, … entre muchos otros. Mermaid posee un editor gráfico online que va visualizando el resultado a medida que se edita el texto del diagrama.

Habitualmente creando un gráfico empleamos más tiempo alineando los elementos, manipulando los elementos del gráfico y exportando el contenido a una imagen que creando el contenido del mismo. En las herramientas como Mermaid es al reves el tiempo que se emplea es únicamente para crear el contenido del gráfico, el tiempo nenecesario para conocer la sintaxis que es bastante simple y hay ejemplo de cada una de las opciones. Además algunas herramientas gráficas no son especificas para la creación de diagramas orientados a la programación.

Mermaid se encarga de alinear y establecer la disposición de los elementos automáticamente para que se visualicen correctamente. Al crear digramas con un formato de texto obtenemos el mismo beneficio que el código fuente al incorporarlo a un sistema de control de versiones como Git. Ver claramente las diferencias entre las diferentes versiones y menos espacio ocupado en el repositorio.

Una herramienta gráfica como alternativa es Gaphor.

• Los diagramas UML para documentar y una aplicación para crearlos

En la documentación de Mermaid hay ejemplos del formato de texto a seguir para cada uno de los diagramas y de las diferentes opciones que permite. Además tiene un editor que a medida que se escribe lo representa de forma gráfica.

El Markdown de GitHub soporta Mermaid que a partir del texto lo representa de forma gráfica como en los archivos README.

Ejemplos

Estos son un diagrama de estado, un diagrama de clases, un diagrama de secuencia, un diagrama entidad relación y un diagrama de arquitectura.

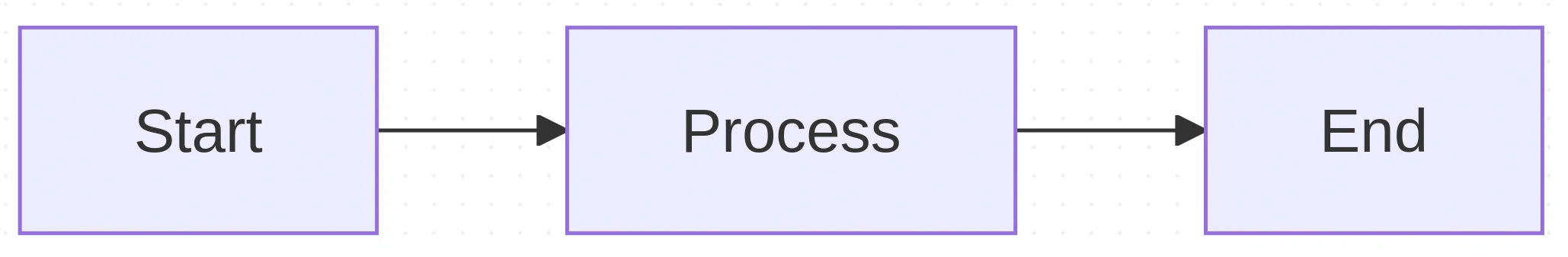

Diagrama de flujo

1
2
3

flowchart LR
    Start --> Process
    Process --> End

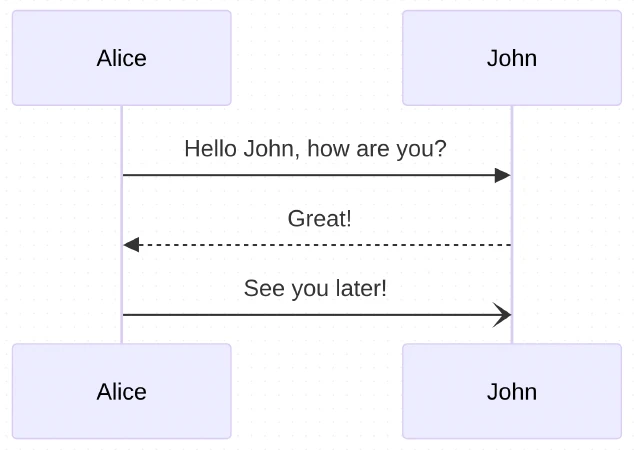

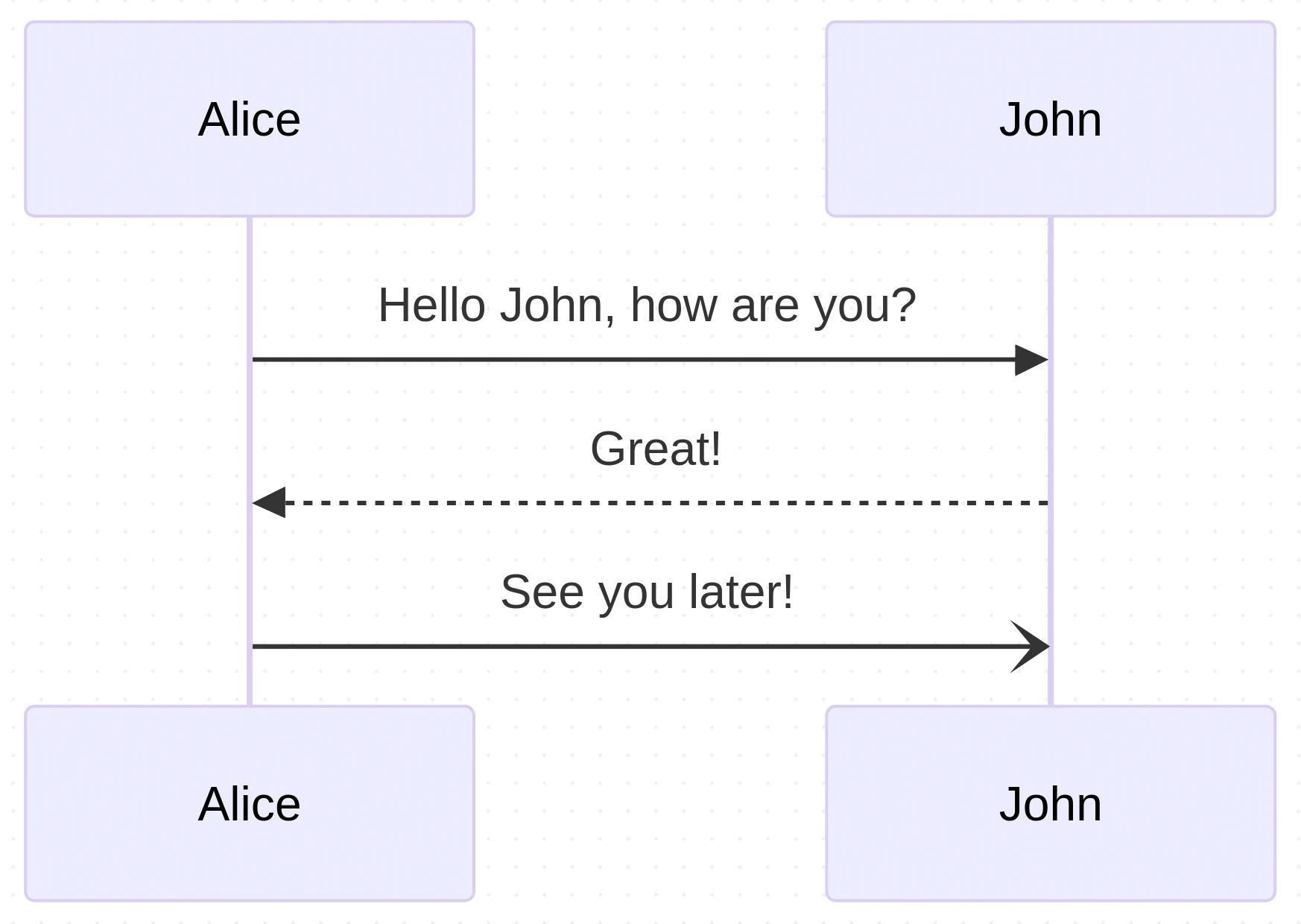

Diagrama de secuencia

1
2
3
4

sequenceDiagram
    Alice ->> John: Hello John, how are you?
    John -->> Alice: Great!
    Alice-)John: See you later!

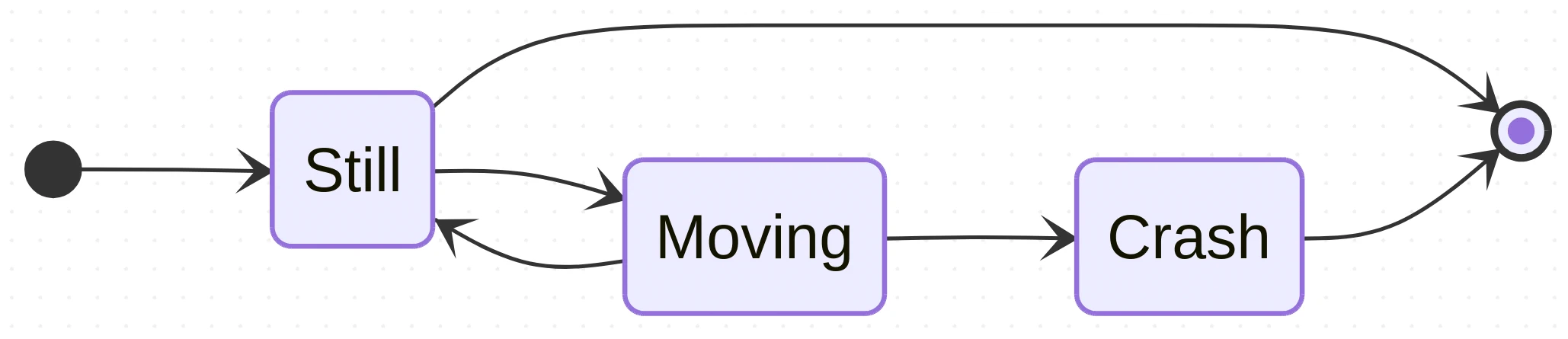

Diagrama de estado

1
2
3
4
5
6
7
8
9

stateDiagram-v2
    direction LR
    [*] --> Still
    Still --> [*]

    Still --> Moving
    Moving --> Still
    Moving --> Crash
    Crash --> [*]

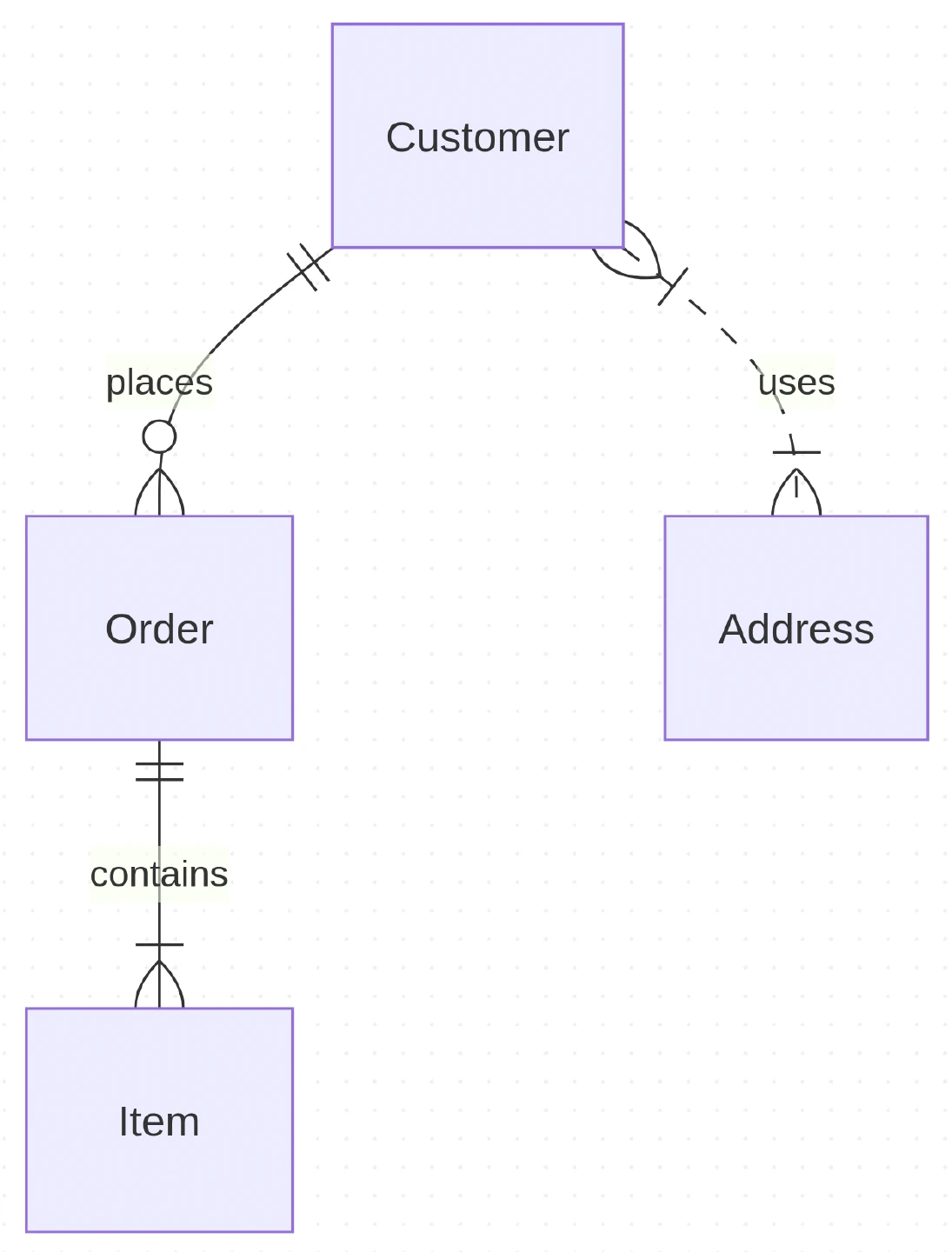

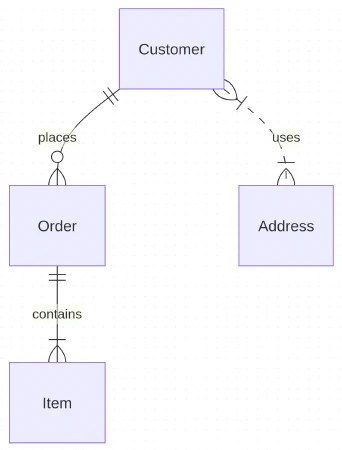

Diagrama entidad relación

1
2
3
4

erDiagram
    Customer ||--o{ Order : places
    Order ||--|{ Item : contains
    Customer }|..|{ Address : uses
